不少朋友在接收机、频谱仪的选型过程中，非常关心ADC的位宽。甚至一些技术需求中，把ADC位宽作为为数不多的最重要指标。

这是为什么呢？

因为我们下意识地套用一个“万能公式”——用ADC位宽直接乘以6.02+1.76，就敲定了设备的动态范围。比如看到12位ADC，就默认动态范围是74dB；看到16位ADC，就觉得能达到98.08dB的优异表现。

但遗憾的是，这是一个典型的认知误区。真实设备的动态范围远非“位宽×6.02”这么简单，实际ADC存在热噪声、谐波失真、串扰等非理想因素，因此不能直接用标称位数衡量性能，而是用有效位数（ENOB）衡量其真实性能。

但是ENOB就代表了系统动态范围指标了吗？系统动态范围指标由什么决定呢？

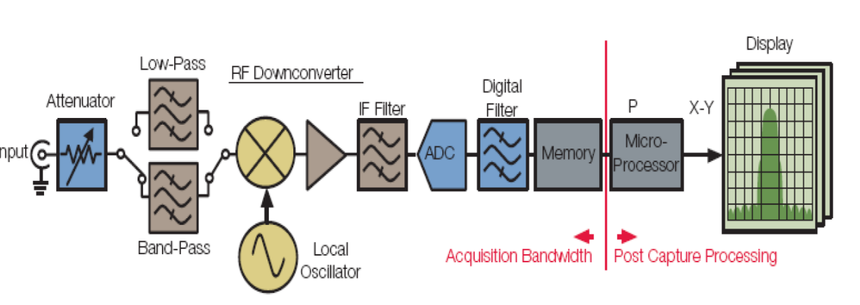

典型的接收机（频谱仪）的信号接收与处理流程是高度串行化的结构，如图1所示，多个串行环节组成。

图1 典型接收机/频谱仪结构

在这种串行化的结构中，对于系统动态范围指标而言，每个环节的指标都可以认为是系统指标的上限，系统指标只能小于等于最差环节的指标。

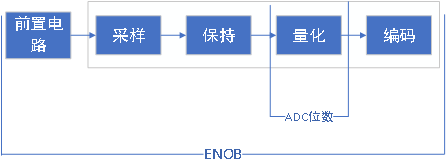

而居中的ADC，其内部过程也是典型的串行过程，ADC一般要经过取样、保持、量化及编码4个过程，如图2所示。而ADC位宽即第三步量化的指标，体现了将模拟量转化为数字量时的精细程度与动态范围。

图2 典型ADC过程

实际应用中，ADC的转换过程会受到各种噪声和失真的影响，实际动态范围远低于理想值。这时候，有效位数（ENOB）就成了衡量ADC实际性能更有意义的指标。简单来说，有效位数是将ADC的实际信噪比（SNR）折算成的理想ADC位宽，它剔除了各种非理想因素的影响，直接反映了ADC的真实转换精度。其计算公式为：

ENOB=(SNR(dB)-1.76)/6.02

显然，有效位数必然小于等于ADC的标称位宽。

再回到接收机（频谱仪）整体的层面，系统的动态范围是指设备能同时处理的最大信号与最小信号的比值，这个指标直接决定了仪器在复杂信号环境中分辨微弱信号的能力。

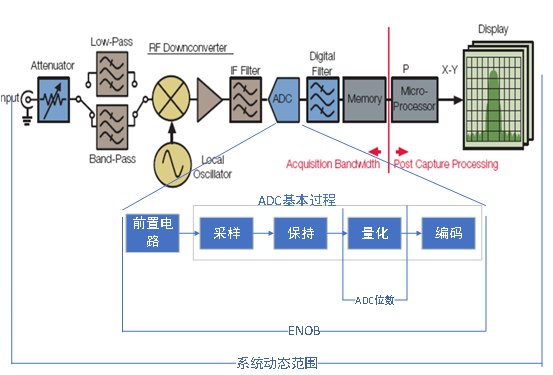

将ADC的过程图整合入全局如图3，可以清晰地看到每个指标表征的作用域。即：ADC位宽仅仅是代表ADC量化环节的动态范围，而ENOB代表了整个ADC电路实际的动态范围，而系统动态范围代表了系统从头到尾，整体的能力。

三者体现的动态范围的数值关系上，ADC位宽 ≥ ENOB ≥ 系统动态范围。

图3 三个指标代表的范围示意

ADC的有效位数并非固定值，而是受多种因素制约，核心是所有会影响信噪比（SNR）的非理想因素。主要可以分为以下几类：

（1）噪声干扰

ADC转换过程中会产生多种噪声，这些噪声会叠加在信号上，降低信噪比，进而拉低有效位数。

●量化噪声：这是ADC固有的噪声，源于模拟信号到数字信号的离散化过程。理想情况下，量化噪声的影响可以通过位宽计算，但实际中会与其他噪声叠加。

●热噪声：由ADC内部元器件的热运动产生，与器件工艺、工作温度密切相关。温度越高，热噪声越明显，尤其在高精度ADC中，热噪声对有效位数的影响不可忽视。

●时钟抖动：采样时钟的不稳定会导致采样时刻偏差，进而引入噪声。对于高速ADC（如采样率≥100MSPS），时钟抖动的影响尤为显著，甚至会成为噪声的主要来源。

（2）非线性失真

理想ADC的转换特性是线性的，但实际ADC的传输曲线存在非线性偏差，会导致信号失真，产生杂散信号，降低无杂散动态范围（SFDR），间接影响有效位数。常见的非线性失真包括：

●谐波失真：输入单一频率信号时，输出中出现输入频率整数倍的杂散信号；

●交调失真：多信号输入时，会产生新的混合频率信号（如二阶IMD2、三阶IMD3杂散）。在多倍频程宽带接收场景中，IMD2杂散会落入带内，严重压缩动态范围。

（3）采样速率

对于同一款ADC，采样速率越高，有效位数往往越低。这是因为高速采样时，ADC内部的电路响应速度、噪声抑制能力都会受到挑战，非线性失真也会加剧。比如一款14位ADC，在100MSPS采样率下有效位数可能达到12位，但当采样率提升到1GSPS时，有效位数可能会降至11位甚至更低。

（4）输入信号频率

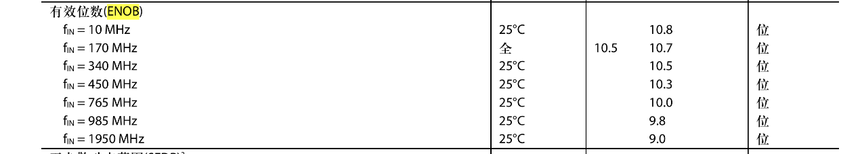

对于同一块ADC，采样率相同的情况下，输入信号的频率越高，其有效位数也会越低。如图4所示，摘自AD9680手册，其ADC位宽14bits，ENOB指标如下图。

图4 AD9680 fin与ENOB之间的关系

图5 影响动态范围的三个方面

（1）射频性能：

包括射频前端的噪声系数（NF）、线性度（如IP2、IP3）等。射频前端的噪声会直接影响微弱信号的检测下限，而线性度不足则会导致强信号产生杂散干扰，压缩动态范围。比如在多倍频程宽带接收场景中，二阶交调失真（IMD2）杂散会直接落入带内，成为动态范围的主要限制因素。

（2）ADC性能：

核心就是ADC的转换性能，本文表述较多，略。

（3）数字处理性能：

ADC之后，FPGA内的数字下变频（DDC）、快速傅里叶变换（FFT）以及PC端的后续处理，都会通过引入计算截位、量化噪声、杂散、频谱泄漏等非理想因素，直接影响系统最终的动态范围。

回到最初的选型问题，我们可以明确：ADC位宽只是理论性能的上限，有效位数才是反映实际转换精度的核心指标。但从结果出发，我们更应该关注整机的动态范围，同时兼顾射频前端性能，噪声系数、线性度等指标，很多时候，冥冥之中存在的不可能三角需要我们平衡指标体系的分配，只有满足最终使用场景的指标体系分配才是适合的，而不能过度追求每个指标，更不能为了中间过程指标牺牲全局指标。
