测向体制系列介绍——幅度比较式测向技术

时间：2025-10-17 作者：祯仪科技【原创】

无线电测向技术作为电子侦察与定位领域的关键手段，其体制发展历经百年演变，日趋成熟。从早期的比幅测向、干涉仪测向，到现代的相关处理、空间谱估计等高性能体制，其核心始终围绕对来波信号到达方向的精确估计。各类体制在测向精度、灵敏度、抗多径能力、实时性以及系统复杂度之间存在固有的权衡关系，其选择强烈依赖于具体应用场景与技术要求。

本系列文章将综述主流无线电测向体制，目前，测向技术体制主要包含以下几类，如图1：

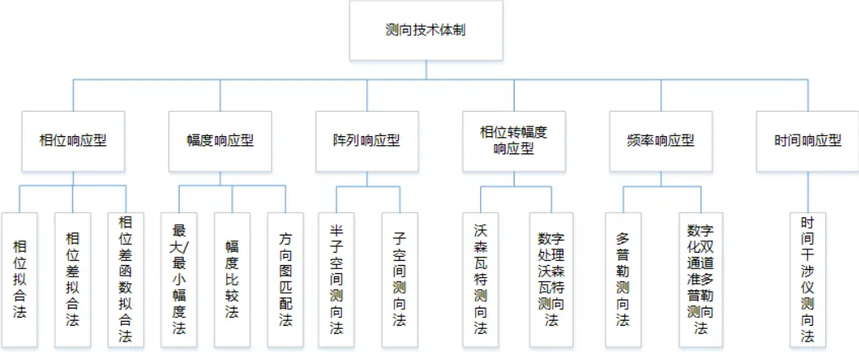

图1.测向技术体制与方法

本文主要介绍测向技术体制中的“幅度比较式测向技术”

【幅度比较式测向技术的由来】

幅度比较式测向技术产生和发展的核心原因在于其原理简单、实现成本低、可靠性高。在电子技术发展的早期，这是少数几种能够实用化的测向手段之一。现在，在一些特定的场景依然会采用这种测向体制，如:

教育培训场景

作为无线电和电子学教学的实践工具，帮助学生理解天线方向性、电磁波传播等概念。

业余娱乐场景

业余无线电“猎狐”运动是全球流行的户外科技体育项目。

应急与演练场景

在应急通信演练中，用于定位受损的通信站或进行搜救模拟（例如，寻找携带应急信标的人员）。

户外与低技术环境

在缺乏大型精密测向设备的场合，简单可靠的手持小音点测向机仍然是定位信号源的有效工具。其不依赖复杂电子系统，可靠性极高。

【幅度比较式测向技术的实现】

幅度比较式测向主要采用方向性天线实现，测向最经典的幅度比较式测向为大、小音点测向。这两种技术都源于同一种天线--环形天线（Loop Antenna）所固有的物理特性：“8”字形方向性图。

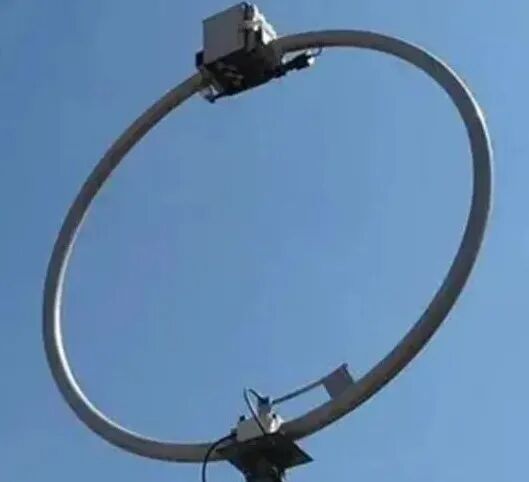

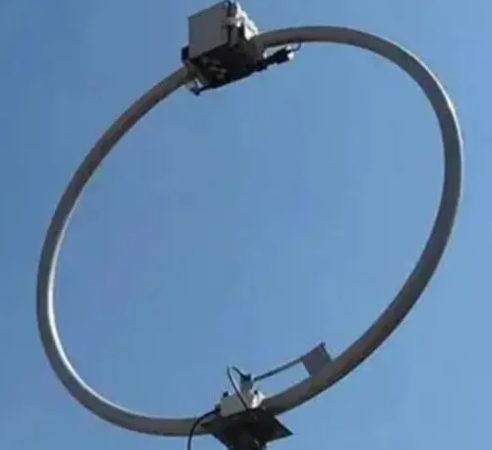

微信图片_20251017164500_37_2.png 微信图片_20251017164521_38_2.png

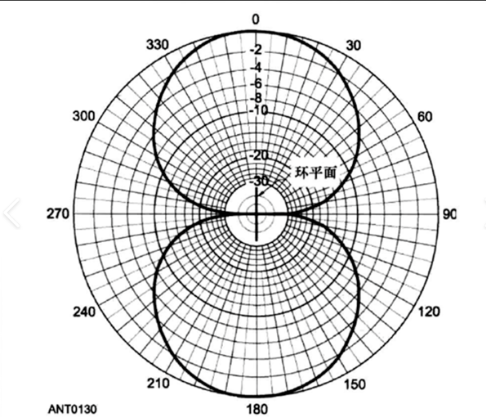

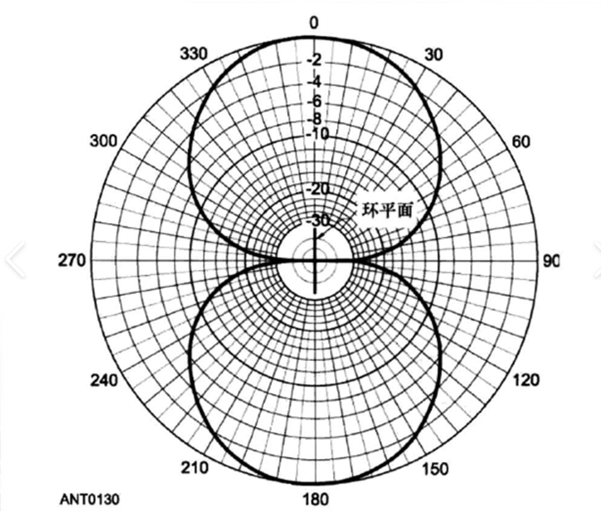

图2.环形天线及其“8”字形方向图

物理基础：环形天线在接收无线电波时，其信号强度与来波方向和天线平面夹角的余弦成正比。当信号来源方向与天线平面平行时（夹角0°），感应电流最强，接收声音最响，这就是“大音点”或“波腹”。“小音点”的发现：当信号来源方向与天线平面垂直时（夹角90°），感应电流最弱，接收声音最小甚至为零，这就是“小音点”或“波谷”。这个零点比大音点的峰值更加尖锐、明确，更容易被人耳精确分辨。因此，大、小音点测向技术从一开始就是一对孪生技术，它们的“由来”就是人类对环形天线方向图特性的不同利用方式。
