射频设计的核心矛盾，永远是灵敏度与线性度的博弈。

很多工程师执着于压低噪声系数、拉满接收灵敏度，想捕捉所有微弱信号，却忽略了关键问题：灵敏度越高，系统动态容错性越差，极易被虚假杂散信号干扰。这一点，我们在《从汽车到无线电接收机：谈灵敏度与线性度的平衡之道》仔细地分析了这个道理。

近期帮一位朋友分析了一个项目，一款超高灵敏度的宽带接收机，就是典型的“仿真满分、实战崩盘”，非常值得射频从业者复盘。

01 项目背景：为极致灵敏度的“最优设计”

本次开发20MHz～8000MHz超宽带超外差接收系统，覆盖数百倍频程，可监测低频民用、5G蜂窝、无人机、微波等全频段射频信号，用户的核心需求是超高灵敏度、极低噪声系数，用于捕捉远距离、低功率的微弱隐蔽信号。

超外差接收机的整机噪声系数，由前端第一级链路决定，前端器件插损会直接恶化整机灵敏度。基于此，项目组做了看似完美的优化设计：将可控LNA前置，放在亚倍频程预选滤波器之前。这种方式在频谱仪中很常见（相关对比，见《频谱分析仪VS监测接收机：你的应用场景选对“耳朵”了吗？》），但在侦测接收机中并不常见。

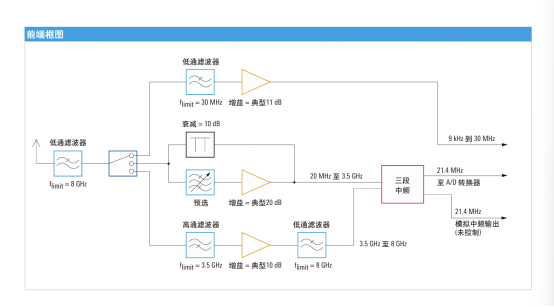

图1 R&S 某接收机典型框图

设计初衷很明确：预选滤波器存在固有插损，前置会直接拉高整机噪声系数。LNA前置可抵消前端插损，最大程度压低整机NF，最大化弱信号接收能力，完全匹配项目高灵敏度需求。

02 现场诡异故障：高灵敏度模式反而全是假信号

真实电磁环境测试中，设备出现典型反常识故障：

1、关闭前置LNA：灵敏度下降，微弱信号无法捕捉，但频谱底噪干净，无虚假杂散信号；

2、开启前置LNA（高灵敏度模式）：本该捕捉更多微弱信号，实际彻底失效，屏幕布满杂乱假信号，目标微弱信号被完全淹没。

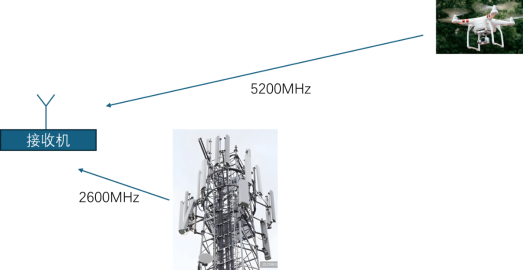

图2 典型的故障场景

设备需要监测5200MHz微弱无人机信号，该信号功率极低，必须开启LNA才能接收。但场地周边存在2600MHz 5G强信号，只要开启前置LNA，5200MHz中频带宽内就会持续出现高强度虚假信号（2600MHz的二次谐波），完全覆盖真实无人机信号。

总结：想看的弱信号收不到，无用的假信号满屏泛滥，高灵敏度功能彻底失效。

03 根因深挖：窄带经验，毁掉了超宽带设计

排查排除了器件故障、屏蔽不良、本振杂散等问题后，最终锁定核心根因：超宽带多倍频程特性 + 无滤波前置宽带LNA，引发二阶谐波串扰中频。

很多工程师固有认知存在误区：认为LNA只放大信号、不产生杂散。这套逻辑只适用于窄带设备，却不适用于20M～8G超宽带系统。

1、宽带LNA的固有非线性缺陷

LNA并非理想线性器件，工作中会产生二阶、三阶非线性失真，衍生谐波、互调等杂散信号。在窄带接收机中，前端预选滤波器会提前滤除所有带外强干扰，进入LNA的只有目标频段信号，不会产生有效杂散干扰。但数百倍频程的超宽带设备，完全不存在这种天然屏蔽优势。

2、前置无滤波，让谐波精准落入目标中频

本次架构最大漏洞：LNA置于滤波器前方，环境中所有频段信号无过滤、全覆盖进入LNA。结合故障场景可清晰拆解：2600MHz 5G强信号进入宽带LNA后，经非线性失真产生二次谐波，2×2600MHz=5200MHz，恰好精准落入无人机监测的目标中频带宽。

更致命的是，开启LNA追求高灵敏度时，器件会同步放大真实弱信号和自身产生的虚假谐波，最终形成恶性循环：带外强干扰→无过滤进入LNA→产生二阶谐波→谐波落入目标带宽→高增益放大假信号→真实信号被淹没。

3、认知误区

LNA前置提灵敏度是窄带设备的经典最优方案，但多倍频程超宽带设备中，灵敏度与线性度优先级彻底反转。超大频段跨度下，低频强信号的高次谐波极易落在高频目标频段，无滤波前置LNA，不再是灵敏度增益器件，反而变成了全域杂散发生器。这也是“不开LNA信号干净、开LNA杂散泛滥”的核心原因。

04 深度延伸：宽带LNA的隐形线性坑

本次故障由二阶谐波引发，而宽带前置LNA的隐患不止于此，还存在三阶互调杂散风险。工程实测数据显示：LNA接近1dB压缩点前，二阶谐波比主信号低20～40dBc，看似抑制效果尚可，但在超高灵敏度链路中，该量级杂散足以被设备捕捉，形成可视假信号；一旦接近压缩点，谐波抑制会劣化至15dBc以下，杂散干扰彻底失控。

小信号场景，LNA噪声是主要矛盾；复杂电磁、大信号场景，LNA非线性失真才是致命隐患。超宽带设备电磁环境复杂，常年存在各类带外强阻塞信号，只极致优化噪声系数、放弃前端滤波，是典型的“单一参数最优，整机性能崩盘”。

05 整改方案：平衡灵敏度与线性度

针对本次结构性缺陷，我们通过架构优化，完美兼顾超宽带设备的灵敏度与抗干扰能力：

1、恢复经典滤波前置架构：调整链路为「天线→低插损预选滤波器→可控LNA→后级链路」，从源头滤除带外强干扰，杜绝干扰信号在LNA处产生谐波杂散。

2、动态增益自适应控制：保留LNA可控开关功能，增加射频功率检测模块。弱信号环境开启LNA提升灵敏度，强干扰环境自动旁路LNA，避免器件进入非线性区产生失真。

3、关键频段针对性滤波：针对5G、无人机、微波等高频监测频段，增设窄带辅助滤波器，专门抑制低频强信号的高次谐波串扰问题。

06 设计总结

1、LNA前置提灵敏度适用于窄带设备，多倍频程超宽带无滤波前置LNA，属于结构性设计缺陷，必然引发全域杂散问题。

2、超宽带设备，线性度优先级高于极致灵敏度：无意义的高灵敏度毫无价值，满屏假信号会让设备彻底丧失监测功能。设计需先保障前端线性度、抗干扰能力，再优化噪声系数。

3、可控LNA必须配套干扰抑制机制：不能单纯依靠LNA提升增益，必须搭配前置滤波、动态增益控制，规避强信号下的非线性失真与谐波串扰。面对很复杂的场景，其他的抑制方式，可以参考《四种方法高效破解邻频强信号干扰》。
