传统无人机探测雷达依靠自身发射信号实现目标监测，存在电磁干扰、组网成本高、易暴露等诸多短板。若单纯无线电探测，又无法应对无线电静默无人机，这个困境怎么破呢？

图1 典型小型无人机探测雷达

今天给大家认识一款完全不同的低空探测装备 ——外辐射源雷达，它不主动发射任何电磁信号，依托广播电视、通信基站等现有空中无线电波完成目标探测，为低空安防提供全新技术方案。

一、什么是外辐射源雷达？借空中现有电波，无源捕捉低空目标

和传统有源雷达最大的核心区别：整套系统无信号发射装置，全程被动接收信号工作。

核心工作原理：城市空域遍布广播塔、电视信号塔、移动通信基站等第三方辐射源，持续向外发射稳定无线电波，这便是雷达天然的探测信号源。

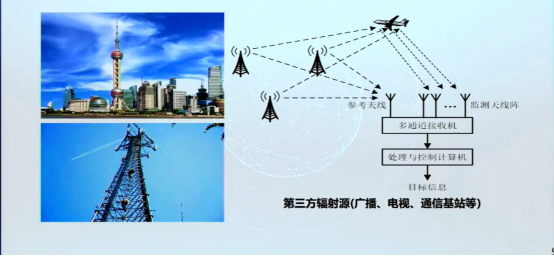

图2 外辐射源雷达基本原理

整套系统由监测天线阵及参考天线、多通道接收机、处理与控制计算机三大单元组成，两路信号同步采集运算：

1. 基准直达波链路：参考天线直接接收广播电视、基站原始信号，作为标准参考信号；

2. 目标回波链路：另一组监测天线捕捉无人机、飞鸟、气球、通航飞机等低空物体反射后的散射信号；

3. 后台数据解算：计算机对两路信号做相关算法运算，精准解算出目标距离、速度、方位信息，实时生成、持续更新完整飞行轨迹。

二、四大核心优势，全面超越传统有源探测雷达

1. 零电磁辐射，绿色环保，适配密集城区与机场

设备无发射模块，不会向外辐射电磁波，不会干扰机场导航设备、城市通信基站、精密监控设备。无论是人流密集市中心、民航机场净空区，都可无限制部署，真正实现绿色低空监测。

2. 电磁高度隐蔽，抗干扰、反侦察能力突出

传统有源雷达持续向外发射电磁波，极易被侦察设备捕捉、针对性干扰甚至打击；外辐射源雷达仅被动接收环境电波，对外无任何电磁特征，做到 “看得见目标，自身不暴露”，非常适合军事基地、核电站等高保密等级安防场景。

3. 不占用专属频段，综合部署成本更低，易于大范围组网

有源雷达单台设备都需单独申请专用频率，多设备组网极易出现频段冲突，审批流程繁琐；外辐射源雷达复用公共广播、通信通用信号，无需单独申请频率，大幅降低部署门槛。

机场净空保护区面积可达数百至上千平方公里，传统有源雷达全覆盖需十几台搭载大功率发射机的高成本设备；无源雷达省去发射系统，硬件造价、频谱使用成本更低，多站点搭配中心处理站即可快速组网，大范围低空覆盖成本显著下降。

4. 不受无线电静默限制，全品类低空目标全覆盖

无线电侦测设备仅能捕捉带有遥控、图传信号的无人机，一旦无人机切断无线通信静默飞行，监测直接失效；

外辐射源雷达依靠目标反射电波完成探测，无论无人机是否开启无线信号都能稳定捕捉，同时兼容消费级无人机、高速穿越机、通航飞机、飞鸟、气球等全部低空目标。

三、实际样机

某公司无源雷达经过多场挑战赛、官方演习、公安实地测试，探测能力成熟可靠。

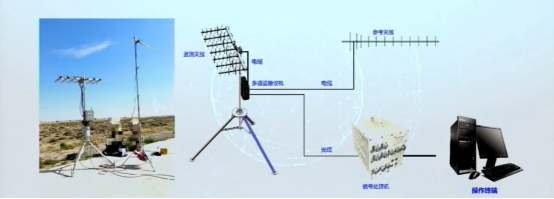

图3 某实际外辐射源雷达样机

主要参数如下：

1. 探测距离：消费级无人机 5-10km，通航飞机最远 30-50km；开阔无遮挡环境实测对大疆精灵 4 探测距离超 12 公里，固定翼无人机 10.58 公里即可稳定捕获；时速 120km/h 高速穿越机，1 公里外精准识别，双机同步飞行也可独立区分航迹。

2. 覆盖范围：支持 120° 定向模式、360° 全向模式，全域无死角；近距盲区≤100 米，低空近距离黑飞也能有效监测。

3. 精度性能：无人机测距精度优于 20m，定向模式测角精度 1°，全向模式 2°；测速区间覆盖 2-300m/s，可适配飞鸟、小型无人机、高速航空器等各类低空目标；数据更新率≥1 次 / 秒，单系统可同时处理 100 批以上目标。

四、多场景实测

依托无源雷达独特技术优势，覆盖绝大多数低空管控刚需场景：

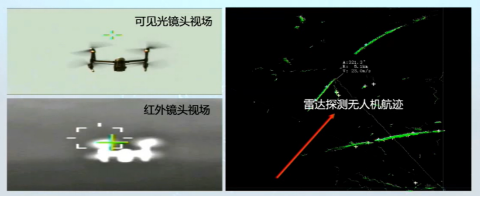

图4 无人机探测

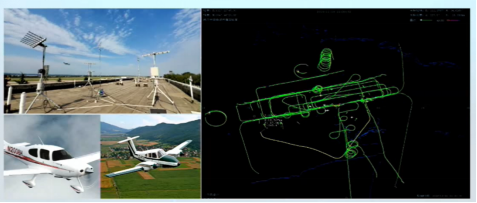

图5 小型飞机探测

图6 飞鸟探测

结语

低空经济飞速发展，军民用无人机保有量持续暴涨，传统有源探测设备的在一些条件下具备一定局限性。

无发射、绿色隐蔽、易组网、可捕捉静默飞行器的外辐射源无源雷达，不发出一丝电波，却能看清整片低空空域。它既有雷达的优势，又有无线电探测的优势，在特定场景下，可实现对无线电静默无人机的探测。这个方向，值得持续探索。
