前言

小品《卖拐》中，本山问范伟：在什么情况下1+1=3? 然后把范伟忽悠瘸了。

图1 小品《卖拐》

一天，新同事问：什么情况下增益越大，输出越小？听起来像是同样一个脑筋急转弯。他不会是想把谁忽悠瘸吧？

在射频测试中，在一个特定测试情况下，他遇到有一个相当反直觉的现象：

明明把链路增益调大了——减小衰减、加大增益，想让信号显示得更大，可屏幕上显示的频谱、电平，反而变小了？这时，第一反应通常是：仪表坏了？还是软件出了 bug？还是说这是一个脑筋急转弯？

其实，真正的原因，是信号链进入了一个特殊的“非线性区间”，而数字处理部分还在按线性逻辑“老实”计算。

01 接收机/频谱仪的“三段”

要理解这个现象，先要看清现代接收机/频谱仪的内部结构。

无论外壳多复杂，它的信号链都可以看成三部分串联：

1. 模拟变频部分：射频放大/衰减、滤波、混频，把高频信号搬移到中频或基带；

2. ADC 部分：把模拟信号按比例数字化；

3. 数字处理部分：FFT、检波、补偿、显示与测量。

这三段是串联的：前面输出什么，后面就处理什么。理解“三段式”，是理解后面所有问题的前提。

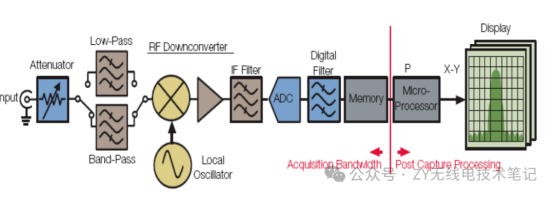

图2 典型接收机结构

02 线性区：输入越强，输出越强

正常工作时，三个部分都工作在线性区间：

1. 模拟部分输出 = 输入信号 × 增益；

2. ADC 按固定比例把模拟信号转成数字值；

3. 数字处理部分再按设定的参考电平和衰减补偿，把数字值还原成物理量显示出来。

这时，输入信号越强，链路每一环的输出都越强，显示自然越大。

这个“输入—显示”成正比的关系，是接收机和频谱仪一切测量的基础。仪器出厂校准、刻度换算，都建立在这个线性假设上。

03 饱和点：一个环节“到顶”，对应关系就断了

线性关系有一个隐含前提：链路里的每一环，都不能“到顶”。

当输入信号过强，或者模拟增益设置过大时，ADC 会先“到顶”。ADC 有一个满量程范围，输入超过这个范围，输出就被削顶（clipping）——也就是饱和。

ADC 饱和后会发生什么：

1. 模拟部分的输出不再随输入增强，甚至出现压缩和失真；

2. ADC 输出到达满量程后，不再继续增大；

3. 也就是说，进入数字系统的“原始数据”，已经和真实输入信号脱钩了。

关键问题来了：在特定场景下，数字处理系统如果并不知道前面已经饱和。

它还在忠实地按公式工作——用 ADC 输出的数值，加上“衰减补偿值”，算出显示电平。它不知道，这个 ADC 值已经不是“真实信号的比例”了。

04 错觉的完整链条：错误的操作闭环

最危险的一步，往往来自用户的“合理操作”：

你看到显示还是不够大，下意识继续减小链路衰减，想获得更大的显示。

但此时 ADC 已经饱和，它的输出不会继续增大——你减了衰减，进入 ADC 的信号其实还是满量程，甚至失真更明显。

可数字处理部分呢？它的衰减补偿值，是跟着你设定的衰减走的。衰减设得越小，补偿值就越小。

于是：

显示电平 =（已经饱和、不再增大的 ADC 输出）+（越来越小的补偿值）

结果就是：你把链路增益调得越大，屏幕上显示的频谱、电平，反而越小了。

这就是那个反常识现象的完整成因——不是信号真的变小，而是“物理信号”和“显示刻度”之间的对应关系，在饱和点被打断了。

写在最后

链路增益越大、显示越弱，不是仪表坏了，而是链路进入了非线性区，再加上一套“并不知道自己饱和”的补偿逻辑，共同制造了这场错觉。

下次再遇到显示和直觉相反，先别急着怀疑仪表，可以：

一、 想办法观察时域波形是否“削顶”：频谱峰顶被压平、出现明显失真或杂散分量；

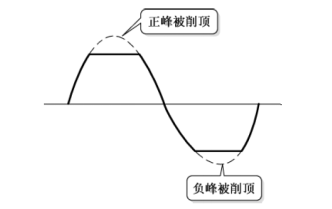

图3 失真的时域波形示例

二、回调衰减测试：调整衰减，输入输出恢复“正常联动”，说明此前确实在饱和区。

这个现象不只存在于频谱仪，任何“模拟增益 + ADC + 数字补偿”结构的接收机都可能遇到，对于一个完整产品而言，需要给用户完善的饱和指示。

但技术工作，凡事皆有解释，只要深入其中，就能洞悉其基本规律。
