Product Detail

ZY11-CV-LT 8GHz经济性能组件

综合能⼒指标

频率范围：20MHz～8GHz

最大实时带宽：80MHz

主要功能：实时频谱分析、宽频段内信号搜索、宽频段内高电平精度扫描、任意频率列表扫描、宽带内多窄带信号实时分析、实时荧光谱、测向采集等

通⽤指标

通信接口：RJ45千兆网口,SFP+接口

功耗：≤30W

≤35W(启用流盘时)

重量：≤1000g

温度：-35～60℃（工作），-40～70℃（存贮）


Collect
技术规格

射频能⼒指标

  • 频率准确度：优于0.5ppm优于0.005ppm（接GPS时）

  • 相位噪声：-100dBc/Hz@10kHz 测试点1GHz

  • 噪声系数：优于13dB

  • 监测灵敏度：≤-105dBm（低噪声模式，RBW=25kHz，SNR=10dB）

  • 动态范围：≥70dBc（典型值，最差值65dBc）

  • 二阶截点：优于50dBm

  • 三阶截点：优于10dBm

  • 中频抑制：优于90dB

  • 镜频抑制：优于90dB

数字能⼒指标

  • 全景扫描速度：优于300GHz/s（RBW=25kHz）

  • 多路DDC能力：标配1路宽带（80MHz）+8路窄带（500kHz），可扩展选件增加窄带数量

  • IQ采集能力：

    单包IQ方式:每包内IQ保证连续，数量8-500000000个采样点（每个点32bits，其中I数据16bits，Q数据16bits）

    连续IQ方式:仅千兆网口输出时，10MHz带宽IQ可保证连续

    启用SFP+传输，80MHz带宽IQ可保证连续

    可扩展流盘：启用内置高速盘进行缓存（高速流盘），80MHz带宽IQ可保证连续

  • 100%POI：200ns

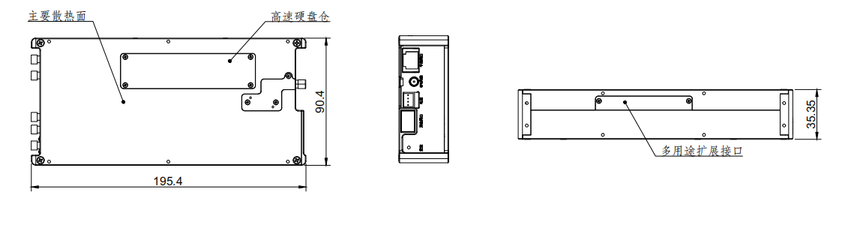

外观尺寸
