Product Detail

ZY21-CH-UT 8GHz组件

综合能⼒指标

频率范围：9kHz～8GHz

最大实时带宽：80MHz

主要功能：实时频谱分析、宽频段内信号搜索、宽频段内高电平精度扫描、任意频率列表扫描、宽带内多窄带信号实时分析、实时荧光谱

通⽤指标

通信接口：RJ45千兆网口

功耗：≤20W

重量：≤450g

温度：-35～60℃（工作），-40～70℃（存贮）

Collect
商品说明

射频能⼒指标

  • 频率准确度：优于0.5ppm 优于0.005ppm（接GPS时）

  • 相位噪声：-100dBc/Hz@10kHz测试点1GHz（可升级-110dBc）

  • 噪声系数：≤14dB(100k Hz~8000MHz)

  • 监测灵敏度：≤-105dBm（低噪声模式，RBW=25kHz，SNR=10dB）

  • 动态范围：≥70dBc（典型值，最差值65dBc）

  • 二阶截点：优于45dBm

  • 三阶截点：优于10dBm

  • 中频抑制：优于85dB

  • 镜频抑制：优于85dB

数字能⼒指标

  • 全景扫描速度：优于100GHz/s（RBW=25kHz）

  • 多路DDC能力：标配1路宽带（80MHz）+4路窄带（500kHz）

  • IQ采集能力：

    单包IQ方式:每包内IQ保证连续，数量8-250000000 个采样点（每个点32bits，其中I数据16bits，Q数据16bits）

    连续IQ方式: 仅千兆网口输出时，10MHz带宽IQ可保证连续

  • 100%POI：500ns

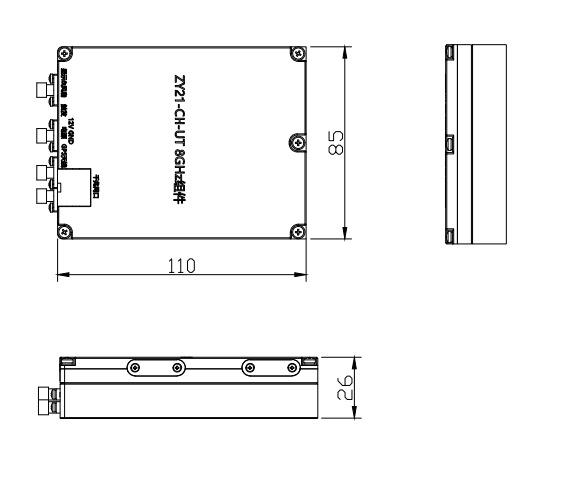

外形尺寸
